为了应对数据中心算力的持续攀升，光模块的速率从400G快速迈向800G，再到1.6T,PCB(印制电路板)的材料体系、工艺窗口和结构设计也随之被推向新的极限。随着交换芯片的吞吐量达到102.4Tb/s，800G已经成为高端互联的基础配置，而模块内部承载高速链路的PCB，正是决定损耗、串扰与系统稳定性的关键所在。

一、高速光模块的概念与发展背景

       光模块通过发射端将高速电信号转为光信号，经光纤传输后，在接收端再转换为电信号。随着云计算、AI集群以及高密度服务器的增长，光模块的速率已经从25G、100G迅速跃迁至400G-800G，800G成为高端数据中心的主流目标。相比400G，800G对PCB的要求呈指数级提升：损耗需更低、叠层需更稳定、通道需更短、结构需更紧凑、电磁一致性需更高。它不仅承载高速信号的传输，也承载着系统整体功耗、互联效率和设备密度的平衡能力，是当下最具技术挑战性的通信PCB之一。

       高速光模块作为数据中心互联链路的核心部件，其价值不仅体现在速率更高，更体现在降低延迟、提升互联密度、降低单比特功耗等多方面。800G模块使服务器机架可部署更多互联端口，实现更高的整体算力密度；在AI大模型训练中，它能够支撑更大规模GPU集群的高速通信，而在云计算与交换机互联中，它能显著提升交换机背板的带宽匹配效率。对于厂商而言，800G的量产意味着突破高端HDI结构、薄板激光钻孔、超低损耗材料处理、分段金手指等系统技术门槛，是进阶高端光通讯供应链的重要指标。

二、400-800G光模块PCB的技术特征

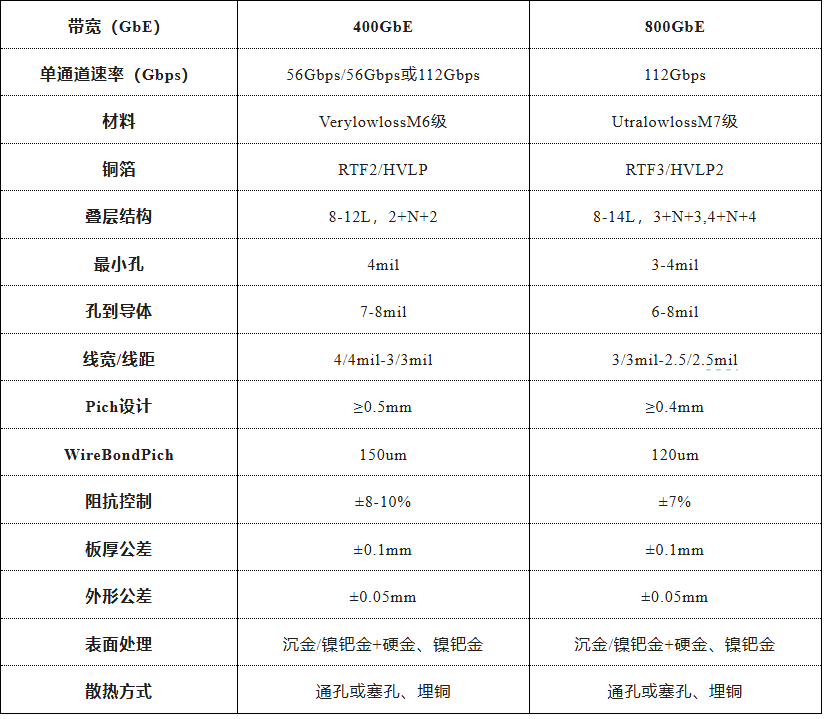

        800G的本质优势来自其材料与结构的系统升级。首先在材料体系上，800G从400G常用的Verylowloss材料全面升级为M7级等，ultra-low-loss体系，使Df进入0.003～0.0015区间，同时采用HVLP2铜箔，从源头降低插损并提升信号完整性。在叠层结构上，800G普遍采用三阶HDI到任意互联HDI，任意互联HDI，使差分链路长度更短、互联路径更直接、寄生效应更小。结构上的升级不仅提升了高速通道的带宽利用率，也为光模块本体的小型化和更高端口密度提供了可能，使其成为连接112G信号的重要基础。400-800G光模块PCB的技术特征如下表。

三、迅捷兴400G和800G产品展示

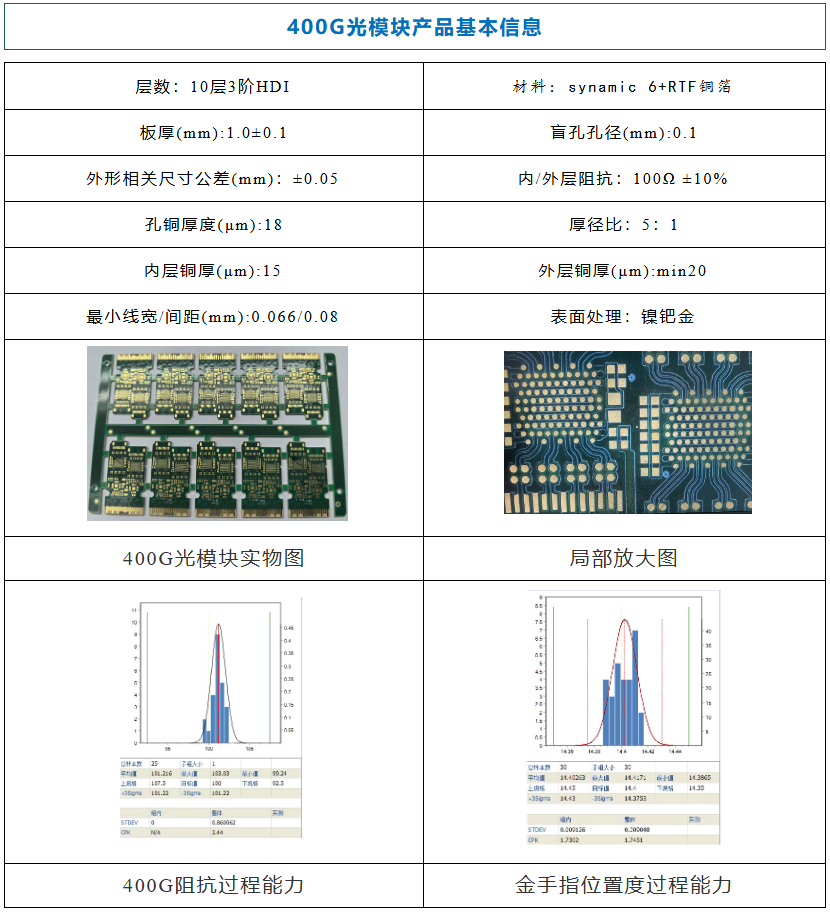

        400G光模块通常采用10层HDI结构，板厚控制在1.0±0.1mm，阻抗保持在100Ω±10%，通过多次压合、电镀铜厚精准控制以及镭射盲孔对位，保证了信号传输的稳定性和一致性。成型环节使用CCD锣板，金手指位置度公差控制在±0.05mm，关键尺寸完全符合客户图纸要求；在可靠性测试中，产品经过热应力和可焊性验证，无分层、起泡、裂纹等异常，阻抗CPK值均在2以上，体现了稳定的过程能力。400G的量产不仅验证了企业在高端PCB制造上的成熟工艺，也为更高阶速率的演进提供了坚实基础。

       在400G量产的基础上，800G光模块对材料、结构和工艺提出了更高要求：从Very Low loss材料升级到M7级Ultra Low Loss超低损耗体系，阻抗控制精度提升至±7%，盲埋孔结构需要支持三阶任意互联HDI，同时金手指工艺也从由长短金手指演进为多段金手指镀厚金+沉金组合。正是400G的成熟量产经验，为800G的工艺升级提供了验证路径。在800G光模块的信号完整性设计中，采用HVLP2（超低轮廓）铜箔与Ultra Low Loss（超低损耗）基材的系统性组合，是应对高频传输损耗挑战的关键方案。该方案通过显著降低由趋肤效应引起的导体损耗与介质损耗，实现了卓越的插损控制。实测数据表明，在12.8 GHz频率下，插入损耗可优化至-0.6 dB/inch；即使在28 GHz的高频下，也能稳定控制在约-1.0 dB/inch的水平，为112G PAM4等高速信号提供了充足的插损预算裕量。

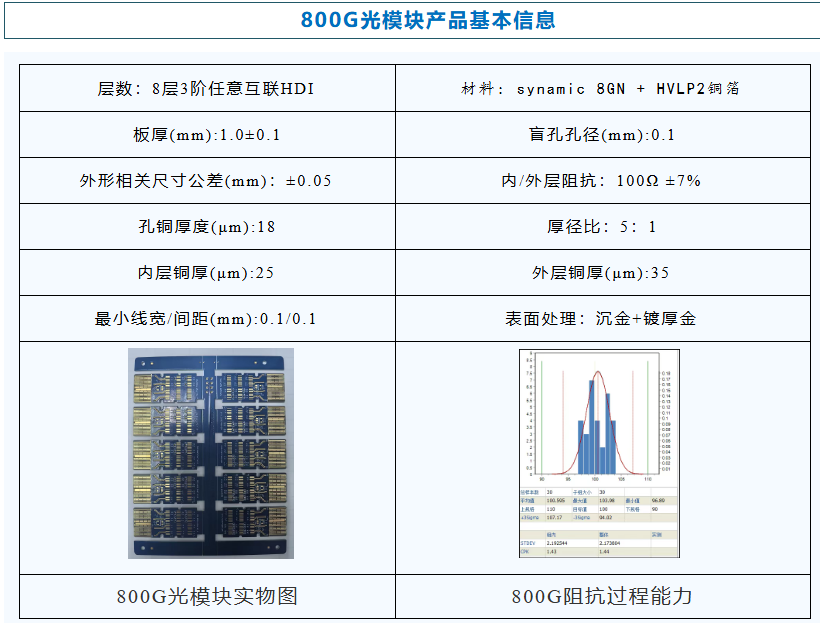

          迅捷兴在高速光模块PCB领域构建了完整的制程体系，通过薄芯板激光钻孔、三阶任意互联HDI、分段金手指、铜箔结构优化以及自动涨缩系统等多项技术积累，实现了800G量产所需的关键工艺能力。其制程系统不仅覆盖高  端材料、复杂叠层结构，也在阻抗一致性与可靠性验证中形成了稳定的工程窗口。

       在光互联技术迈向1.6T的发展趋势下，800G不只是一个阶段性的速率，更是行业进入高端互联时代的关键门槛。对PCB制造而言，它是材料、设备、工艺、可靠性和工程管理的系统考验。迅捷兴在800G制程体系中的实践与验证，为未来更高端的光互联产品打下了技术底座。
